结构

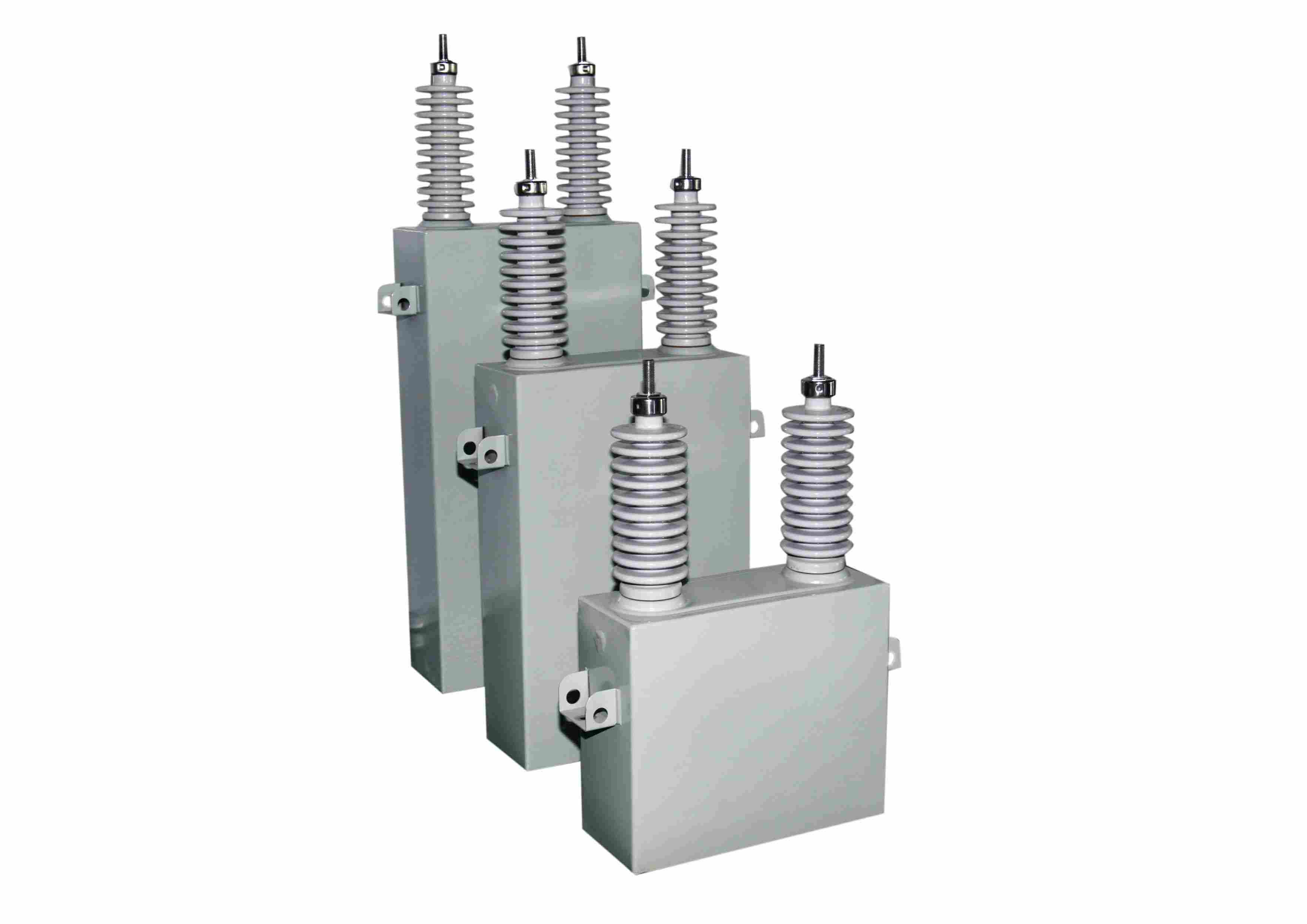

3.1电容器主要由外壳和心子组成，外壳用薄钢板焊接制成，盖上焊有出线套管，两侧壁上均焊有供安装、吊运的吊攀，心子中元件按一定串、并联方式连接，元件是由两张铝箔及放在其间的数层聚丙烯薄膜绕卷压扁而成。
3.2高压并联电容器的内部连接一般为单相形式，用户需要时可提供三相产品。
3.3部分高电压并联电容器内部每个元件都串有熔丝，能及时切除个别击穿的元件，保证电容器整体的正常运行。
部分高电压并联电容器内部装有放电器件，可使电容器断开电源后的剩余电压在10min内由√2UN降至75V以下（也可根据用户要求提供放电器件，使电容器断开电源后的剩余电压在5min内由√2UN降至50V以下）。
4.型号说明
户外使用
单相
额定容量（kvar）
额定电压（kV）
并联电容器
